Welke injectoren heb ik nodig? Flow rate berekenen & Calculator

Je hebt de turbo geüpgraded, de inlaat aangepakt en de uitlaat flows als een malle. Je bent klaar voor serieus vermogen. Maar wacht even… krijgt je motor wel genoeg te drinken? Het upgraden van je brandstofinjectoren is vaak de vergeten stap die het verschil maakt tussen een recordrun en een geplofte motor. In deze ultieme gids duiken we diep in de wereld van flow rates, duty cycles en impedantie, zodat jij precies weet wat je nodig hebt.

Of je nu een atmosferische motor kietelt of een dikke turbo-build bouwt, de regel is simpel: meer lucht vereist meer brandstof. Als je injectoren die vraag niet aankunnen, loopt je motor ‘arm’ (lean), met gesmolten zuigers als gevolg. Geen paniek, we gaan niet gokken. We gaan rekenen.

Waarom moet je injectoren upgraden?

Fabrikanten monteren injectoren die precies groot genoeg zijn voor het standaard vermogen, met een kleine veiligheidsmarge (vaak 10-15%). Ze letten op de centen, dus ze geven je geen “overkill” injectoren cadeau. Zodra je begint met tunen – zeker bij drukvulling zoals een turbo of compressor – ga je al snel over die grens heen.

Als je injectoren te klein zijn, staan ze 100% van de tijd open (statisch) en kunnen ze nog steeds niet genoeg brandstof leveren. Het gevolg? Een ‘lean condition’. Dit zorgt voor extreem hoge verbrandingstemperaturen. Kortom: brandstof is niet alleen kracht, het is ook de koeling en smering van je verbranding. Daar wil je niet op bezuinigen.

Wat is Flow Rate? (cc/min vs lbs/hr)

De capaciteit van een injector wordt uitgedrukt in ‘Flow Rate’. Dit is de hoeveelheid brandstof die de injector kan inspuiten als hij volledig open staat bij een vaste brandstofdruk (standaard is dit 3 bar / 43.5 psi).

• cc/min (Cubic Centimeters per Minute): De standaard in Europa en Japan. Meest gebruikt bij merken als Bosch.
• lbs/hr (Pounds per Hour): Veel gebruikt in de VS en bij muscle cars.

De heilige graal: Duty Cycle en BSFC

Om te berekenen wat je nodig hebt, gebruiken we twee kritische termen:

1. Duty Cycle (Inschakelduur)

Dit is het percentage van de tijd dat de injector open staat tijdens één inlaatslag. Wij adviseren altijd een maximaal van 80-85% Duty Cycle. Waarom?

Als je boven de 85% komt, verlies je controle. De injector heeft fysiek tijd nodig om de naald te openen en weer te sluiten. Als de ECU vraagt om 95% duty cycle, kan de injector gaan “zweven” of oververhit raken. Die 15% buffer zorgt ervoor dat je injector stabiel en koel blijft.

2. BSFC (Brake Specific Fuel Consumption)

Dit getal geeft aan hoe efficiënt je motor brandstof omzet in vermogen. Het is een factor die je gebruikt in de formule.

• Atmosferische motoren: Zijn efficiënt (BSFC 0.45 - 0.50).
• Turbomotoren: Hebben een rijker mengsel nodig (BSFC 0.60 - 0.65) om detonatie te voorkomen.
• E85 (Ethanol): Heeft veel minder energie per liter, dus je hebt grofweg 30% méér volume nodig (BSFC 0.80+).

Waarom “beter te groot dan te klein” hier niet werkt

Je denkt misschien: “Ik heb 400cc nodig, dus ik koop lekker 1000cc injectoren, dan heb ik ruimte over.” Doe dat niet zomaar.

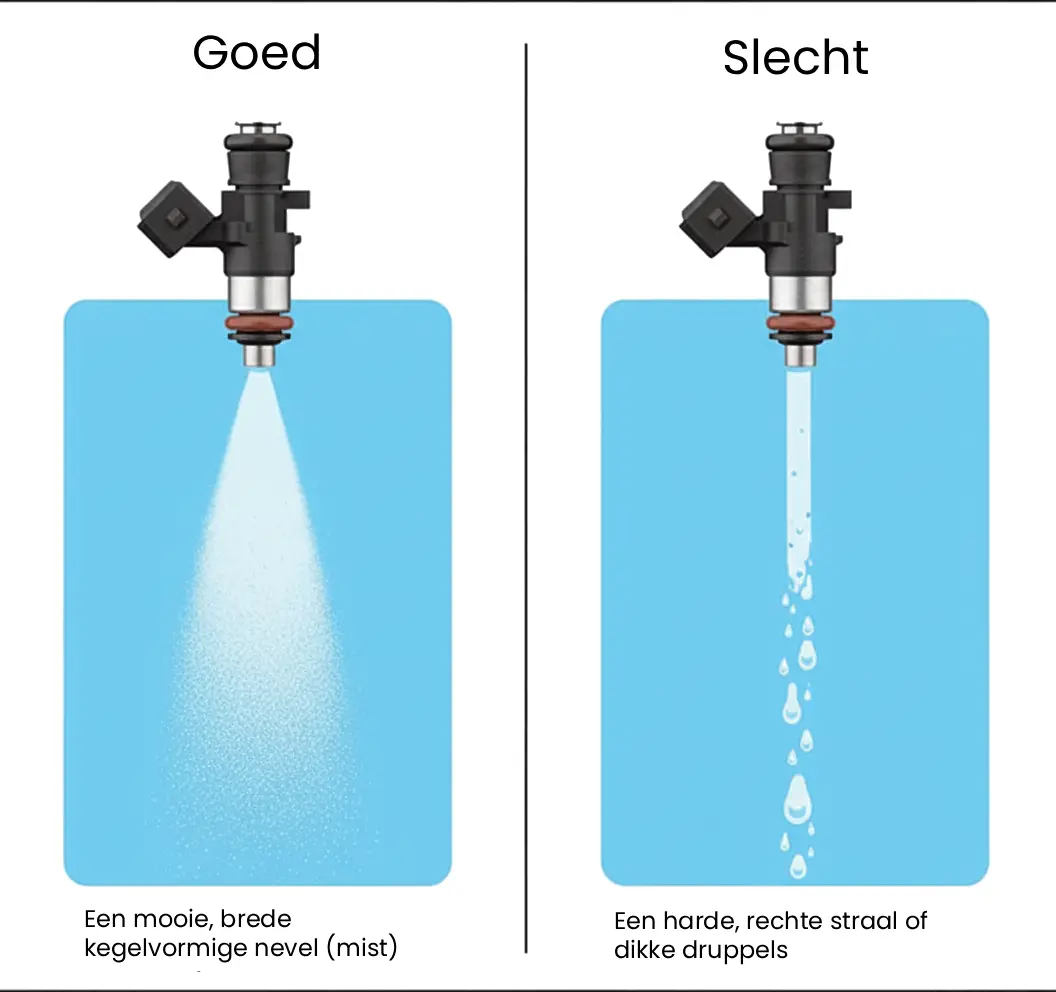

Het verschil tussen een goede verneveling (links) en “druppelen” (rechts).

Een injector moet ook stationair kunnen draaien. Bij stationair toerental heeft je motor maar héél weinig brandstof nodig. Een enorme injector moet dan zo kort openen (bijvoorbeeld 0.8 milliseconde) dat hij onnauwkeurig wordt. Het resultaat is een motor die slecht stationair loopt, stottert bij het stoplicht en moeilijk door de APK-emissietest komt.

Kies een injector die past bij je doel, met een gezonde marge, maar overdrijf niet tenzij je een modern motormanagement (standalone ECU) hebt dat hier goed mee om kan gaan.

Brandstofdruk: De verborgen variabele

De flow rate van een injector is niet vast; hij is afhankelijk van de druk erachter. Fabrikanten geven de specs meestal bij 3 bar (43.5 psi).

Verhoog je de brandstofdruk met een instelbare brandstofdrukregelaar (FPR)? Dan spuit de injector meer in. Dit werkt volgens een wortel-formule, dus de winst is niet lineair.

• Verdubbeling van druk betekent niet een verdubbeling van flow (helaas).
• Je kunt een iets te kleine injector “redden” door de druk naar 3.5 of 4 bar te schroeven, maar pas op: je brandstofpomp moet die hogere druk wel kunnen leveren!

Check hier direct of je huidige brandstofpomp die druk en flow aankan. Als de pomp inkakt bij hoge druk, heb je alsnog een geplofte motor.

Nerd Talk: Dead Time en Latency

Voor de echte tuners onder ons: let op de Dead Time (ook wel Latency of Battery Offset genoemd).

Dit is de tijd (in milliseconden) die de injector nodig heeft om fysiek open te gaan nadat hij stroom krijgt. Grote, zware injectoren zijn vaak trager. Als je jouw ECU gaat mappen, moet je deze data invoeren. Zonder de juiste dead time gegevens krijg je de motor stationair en bij deellast nooit mooi lopend. Koop daarom altijd injectoren (zoals Injector Dynamics of Bosch Motorsport) waar een goede datasheet bij zit.

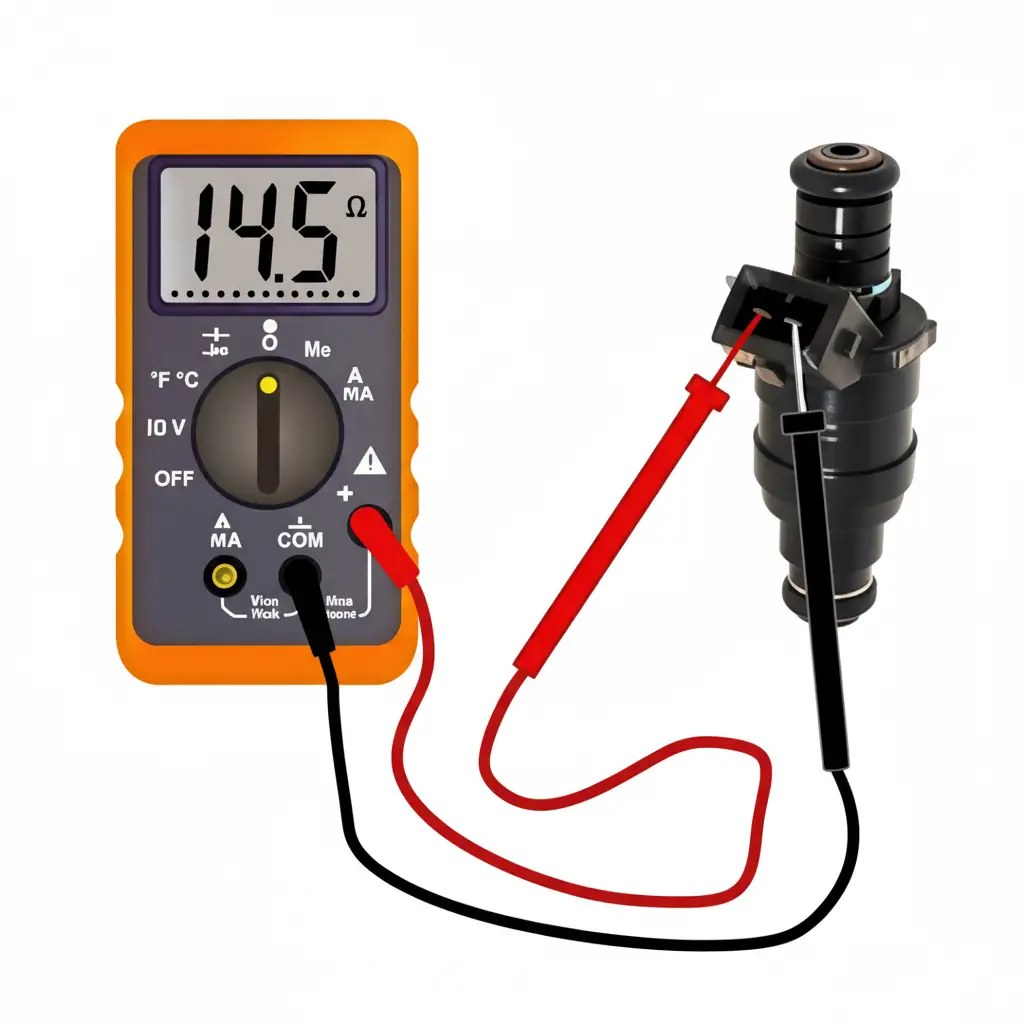

High Impedance vs. Low Impedance

Voordat je op ‘bestellen’ klikt, check de weerstand!

• High Impedance (Saturated, 12-16 Ohm): De standaard voor 99% van de straatauto’s. Werkt direct op je standaard ECU.
• Low Impedance (Peak & Hold, 2-4 Ohm): Oudere techniek of extreme race-injectoren. Deze reageren sneller, maar trekken veel meer stroom.

Conclusie: Meten is weten

Gokken met brandstof is gokken met je motorblok. Of je nu kiest voor Bosch, Siemens Deka of Injector Dynamics; zorg dat de maat klopt.

Gebruik onze calculator, bepaal je doelvermogen en bestel de set die je project future-proof maakt. Vergeet ook niet om meteen je brandstofpomp te checken; als die de druk niet kan leveren, hebben die grotere injectoren ook geen zin!

Heb je twijfels over de impedantie of de pasvorm? Check de specs in onze vergelijker of vraag het onze experts. Wij zorgen dat jij blijft rijden.
